参考资料：计算机网络自顶向下方法

一、应用层协议原理

1、应用程序体系结构

客户-服务器体系结构
P2P体系结构
P2P体系结构特点：
1、对数据中心的专用服务器有最小的依赖。2、具有自扩展性，例如在文件共享应用中，每个对等方都由于请求文件产生工作量，但它们向其他对等方分发文件也为系统增加服务能力。

2、进程通信

套接字：进程通过套接字的软件接口向网络发送报文和接受报文
进程寻址：一台主机向另一台主机的某个进程发信息要知道主机的：1、地址（IP） 2、目的主机中指定接收进程的标识符（端口号port）

3、运输层服务

套接字是应用程序进程和运输层之间的接口，那么运输层协议的服务包括：

可靠的数据传输：确保发送的数据完全正确的被接受
吞吐量：可以用吞吐量就是发送进程能够向接收进程发送比特的速率。运输层协议可以保证吞吐量。
定时
安全性：加密

4、因特网提供的运输服务
TCP
- 面向连接的服务：可以在两个进程之间建立一个TCP连接（全双工）
- 可靠的数据传输服务
- 拥塞控制机制：当发送方和接收方网络阻塞时，TCP会抑制发送进程，为网络带来整体好处
- TCP和UDP都没有安全机制，可以在TCP协议之前添加一个SSL安全套接字层，通过SSL进行加密，之后通过TCP进行传输，接收方通过TCP套接字接收后，再通过SSL套接字进行解密。
UDP
- 不可靠的数据传输：不保证报文到达，并且可能是乱序到达的。
- UDP是无连接的，两进程通信前不握手
- UDP不包括拥塞控制机制所以可以以任何速率向网络层注入数据
- 因特网电话通常愿意将应用运行在UDP上以避免TCP的拥塞控制机制和分组开销，但因为许多防火墙被配置成阻挡大多数UDP流量，所以因特网电话设计成若UDP通信失败则使用TCP作为备份。

二、WEB和HTTP

1、Http概况

Web的应用层协议是超文本传输协议Http，HTTP定义了客户端和服务器进行报文交换的方式。

Http协议使用TCP作为支撑运输协议，不用担心数据丢失，因为TCP可以确保可靠的数据传输服务
HTTP不保存用户的任何信息，所以称为无状态协议

2、非持续连接和持续连接

非持续连接：每个请求响应对是经一个单独的TCP连接发送
- 每个TCP连接只传输一个请求报文和一个响应报文
- 往返时间RTT：一个短分组从客户到服务器再返回客户的时间,包括：分组传播时延、分组在中间路由器和交换机上的排队时延、分组处理时延。

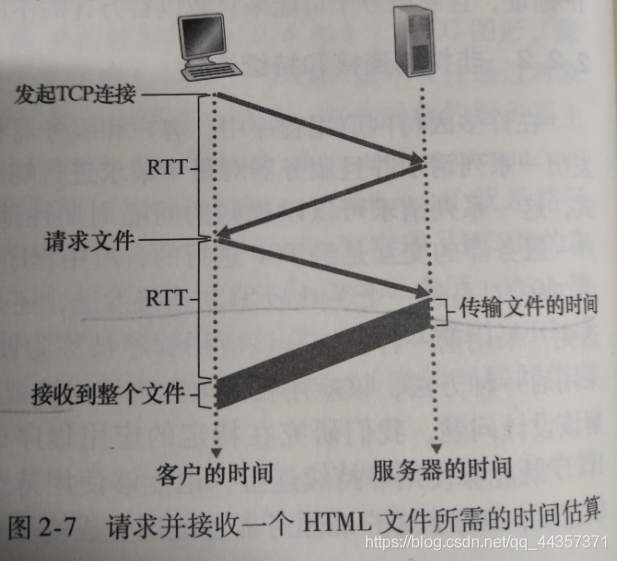

- 三次握手：当用户点击超链接，客户端向服务器发送一个小的TCP报文段，服务器用小的报文段进行响应，最后客户向服务器返回确认。其中前两次握手为一个RTT。客户结合第三次握手（确认）向服务器发送请求报文，一旦服务器接收到，便返回HTML文件，这一部分又用去了一个RTT。总的时间为：两次RTT+HTML文件的传输时间。
持续连接：所有的请求响应经同一个TCP连接发送（HTTP默认持续联系，但也可以使用非持续联系）
- 非持续连接的缺点：1、必须为每个请求的对象建立和维护一个全新的连接，对每个这样的连接，客户和服务器都要分配TCP的缓冲区和保持TCP变量，这给web服务器带来了严重的负担。 2、每个对象要经过两个RTT。
- 一条连接经过一定时间未使用，HTTP服务就会关闭该连接。
  3、Http报文格式

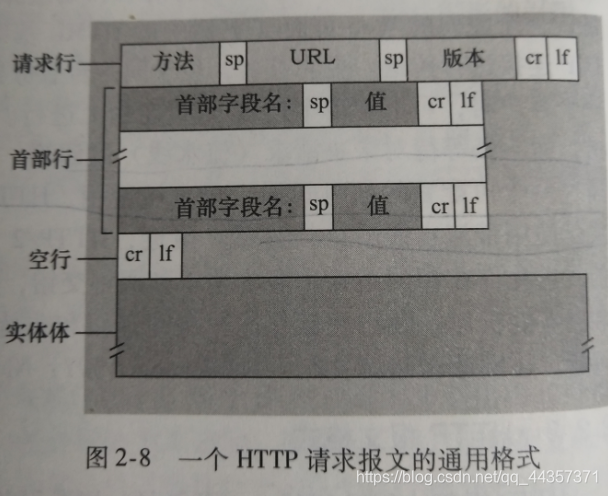

HTTP请求报文：

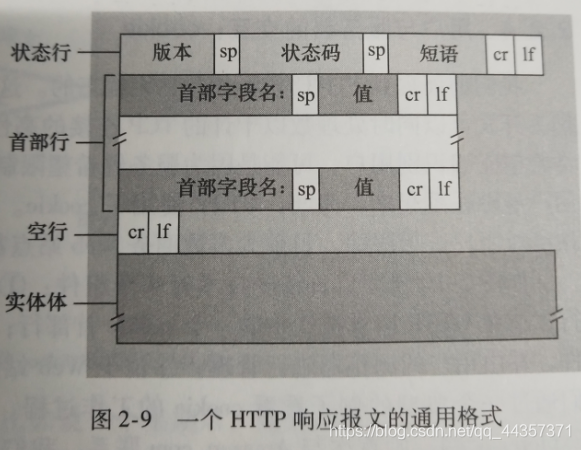

HTTP响应报文：

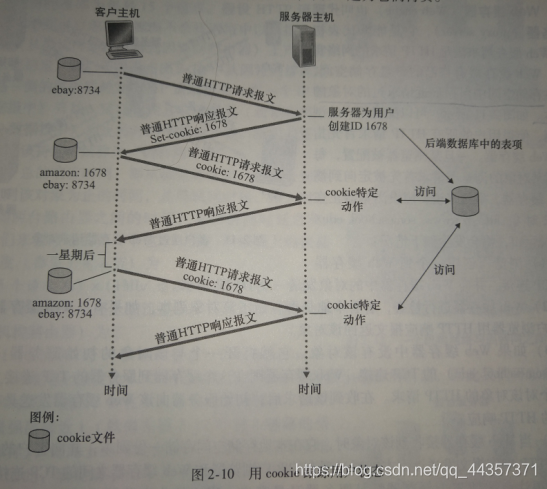

cookie技术四个组件：

在HTTP响应报文中的一个cookie首部行
在HTTP请求报文中的一个cookie首部行
在用户的端系统保留一个cookie文件，并由用户的浏览器进行管理
位于web站点的一个后端数据库
5、web缓存（内容分发网络）
web缓存也叫做代理服务器，有自己的磁盘存储空间，保存最近请求过的对象的副本。（命中率在0.2-0.7）

例如：当请求一个目标网站，首先客户端会和缓存服务器建立连接，并向其发送HTTP请求。web缓存进行检查看本地是否包含该对象的副本，如果有则直接返回该对象。如果没有，则向目标服务器建立一个TCP连接，并发送HTTP请求，服务器向代理服务器发送具有目标对象的HTTP响应。web缓存保留该对象的副本，并向客户浏览器用HTTP响应报文发送该副本。

6、条件GET方法

问题：对于web缓存，可能存在缓存里的内容是旧的，在网站存里面之后就被修改了。
解决方案：HTTP协议中的条件GET机制
条件GET请求报文：①请求报文使用GET方法，并且②请求报文中包含一个“If-Modified-Since”首部行
在缓存器将对象转发给客户端时，不仅在本地保存了对象，而且存储了最后的修改日期。假如一个星期后，用户通过缓存器请求同一个对象

1
2
3

#请求报文示例
GET /fruit/kiwi.gif HTTP/1.1
Host: www.exotiquecuisine.com

服务器返回响应报文：

HTTP/1.1 200 OK
Date: Sat, 8 Oct 2011 15:39:29
Server: Apache/1.3.0 (Unix)
Last-Modified: Wed, 7 Sep 2011 09:23:24
Content-Type: image/gif

(data data data ...)

由于该对象可能已经被修改了，该缓存器发送一个条件GET执行最新检查。该报文告诉浏览器，仅当执行日期之后该对象被修改过才发送该对象：

1
2
3

GET /fruit/kiwi.gif HTTP/1.1
Host: www.exotiquecuisine.com
If-modified-since: Wed, 7 Sep 2011 09:23:24

若没有被修改过，则不需要返回对象，如下：

HTTP/1.1 304 Not Modified
Date: Sat, 15 Oct 2011 15:39:29
Server: Apache/1.3.0 (Unix)

(empty entity body)

三、因特网中的电子邮件

3个组成部分：用户代理、邮件服务器、简单邮件传输协议（SMTP）

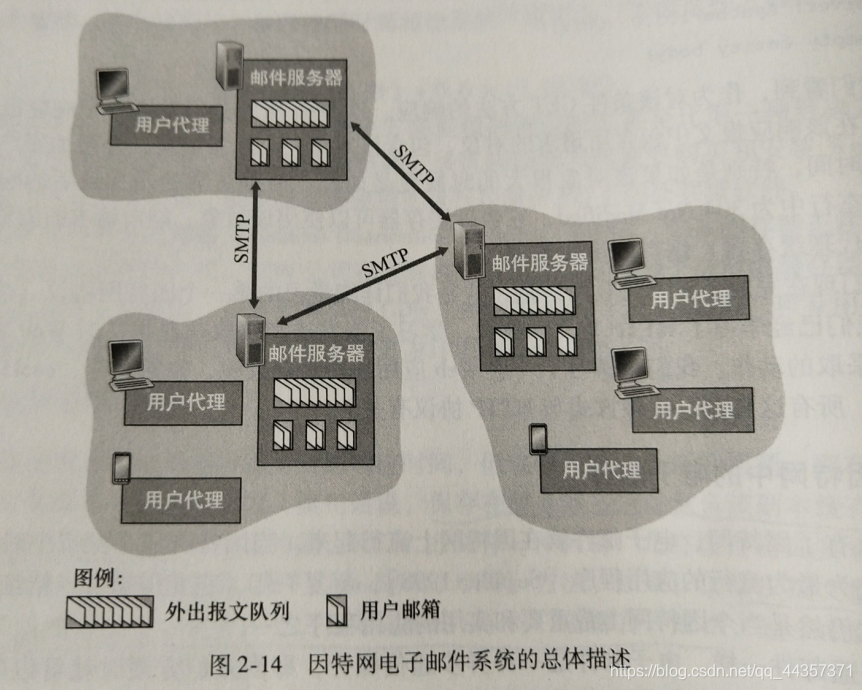

电子邮箱系统

1、SMTP

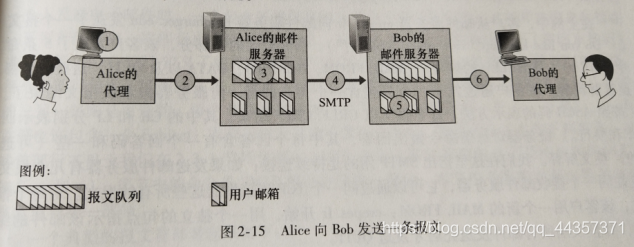

SMTP通信

SMTP不使用中间邮件服务器发送邮件。
若接收方服务器未开机，则报文一直保留在发送端的邮件服务器上并等待进行新的尝试。

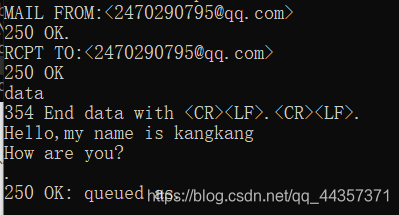

使用SMTP发送邮件

之后输入邮箱名在@前面的内容的base64编码，如2470290795@qq.com只要前面的2470290795转为base64编码。（转化工具）

回车后输入邮箱授权码的base64编码（邮箱授权码获取步骤）

在这里插入图片描述

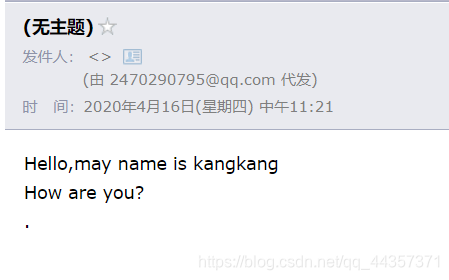

登陆成功后就可以发送邮件
在这里插入图片描述

2、SMTP和HTTP对比

HTTP是拉协议，是由接收方主动连接。而SMTP是推协议，被动接收，（垃圾邮件）
SMTP要求每个报文采用7比特ASCII码格式
HTTP把每个对象封装到自己的HTTP响应报文中，而SMTP则把所有报文对象放在一个报文中

3、邮件报文格式

上面发的邮件没邮件头，可以在FROM TO之后加上一个Subject：题目

4、邮件访问协议

对于邮件的传输，我们已经知道SMTP是推协议，是由发出端推到接收端的邮件服务器上，而并没到接收端的代理服务器，接收方不可以使用SMTP得到报文，因为这是一个拉操作，这就有了邮件访问协议。

①POP3

三个阶段：

特许：用户代理发送用户名和口令以鉴别用户
事务处理阶段：用户代理取回报文，对报文做删除标记及取消，获取邮件统计信息
更新阶段：结束POP3会话，删除被标记删除的报文

②IMAP

IMAP服务器把每个报文和一个文件夹相连，
可以允许用户代理只获取报文的某些部分，例如当低带宽连接时，用户可能并不想获取大的文件的所有部分。
③基于web的电子邮件（HTTP）
用浏览器和邮件服务器进行收发邮件，这就要用HTTP协议。这里浏览器就是用户代理。

四、DNS：因特网的目录服务

识别主机的方式：主机名、IP地址

1、DNS提供的服务

DNS：域名系统，提供由主机名到IP地址转换的目录服务。

DNS是：
①一个由分布式DNS服务器实现的分布式数据库
②一个使得主机能够查询分布式数据库的应用层协议。
DNS服务器通常是运行BIND软件的UNIX机器
DNS协议运行在UDP上，使用53号端口。
属于应用层协议

使用DNS的过程:
同一台主机上运行着DNS应用的客户端,浏览器从URL中获取主机名，然后通过DNS客户端，发送到服务器，最后DNS客户端会收到DNS服务器的包含IP的响应，浏览器收到IP后，就会向HTTP服务器发送请求建立连接。

其他服务：

主机别名
邮件服务器别名
负载分配：对于一个繁忙的站点，它可能有多个服务器，因此对应多个IP地址，DNS会返回一个这些地址的集合，，而客户通常是向这些集合中IP地址最靠前的发送请求，所以，DNS将这些IP地址循环分配，（每次一个IP被访问后，就放在集合的后面）。

2、DNS工作机理

（1）DNS设计

① 最简单的DNS设计：只用一个DNS服务器
问题有：

单点故障：一个崩溃，全部完蛋
通信容量：必须处理所有的DNS查询
远距离集中式数据库
维护：困难

② 分布式、层次数据库
DNS服务器三种类型：根DNS服务器、顶级域（TLD Top-Level Domain）DNS服务器、权威DNS服务器

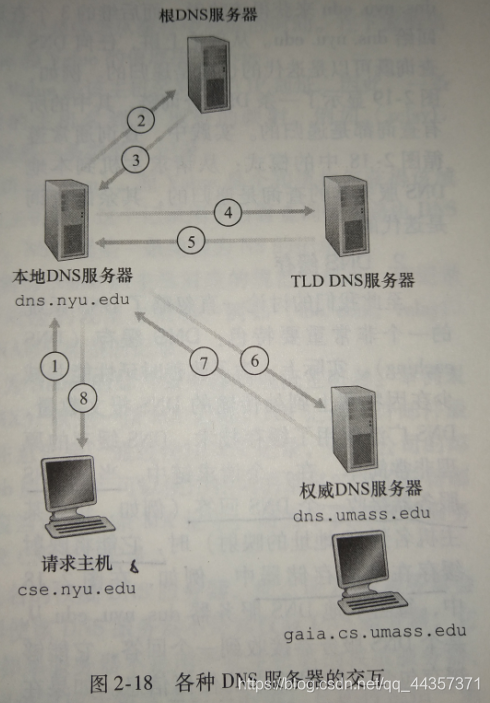

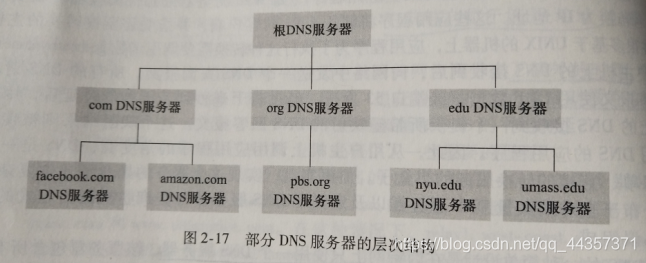

DNS服务器层次结构

例如要访问www.amazon.com网站，首先客户和根服务器之一联系，它返回顶级域名com的TLD服务器的IP地址，，客户端和TLD之一联系，将为amazon.com返回权威服务器的IP地址。最后客户和amazon.com权威服务器之一联系，为www.amazon.com返回IP地址。

本地DNS服务器：代理作用，将请求转发到层次DNS服务器中
（2）DNS缓存
当某个DNS服务器接收到一个DNS回答，他将会映射缓存在本地存储器中。在一段时间后（一般两天）会丢弃缓存信息。

3、DNS记录和报文

共同实现分布式数据库的所有DNS服务器存储了资源记录（Resource Record，RR），RR提供了主机名到IP地址的映射。资源记录：（Name，Value，Type，TTL）

TTL是生存时间，决定资源应当从缓存删除的时间。
if Type==A， name=主机名，Value=该主机名对应的IP地址
if Type==NS，Name=个域，Value是知道如何获取该域中主机IP地址的权威DNS服务器的主机名
if Type==CNAME，Value是别名为name的主机对应的规范主机名
if Type==MX，Value是别名为name的邮件服务器的规范主机名

①DNS报文

查询和回答报文，格式相同：

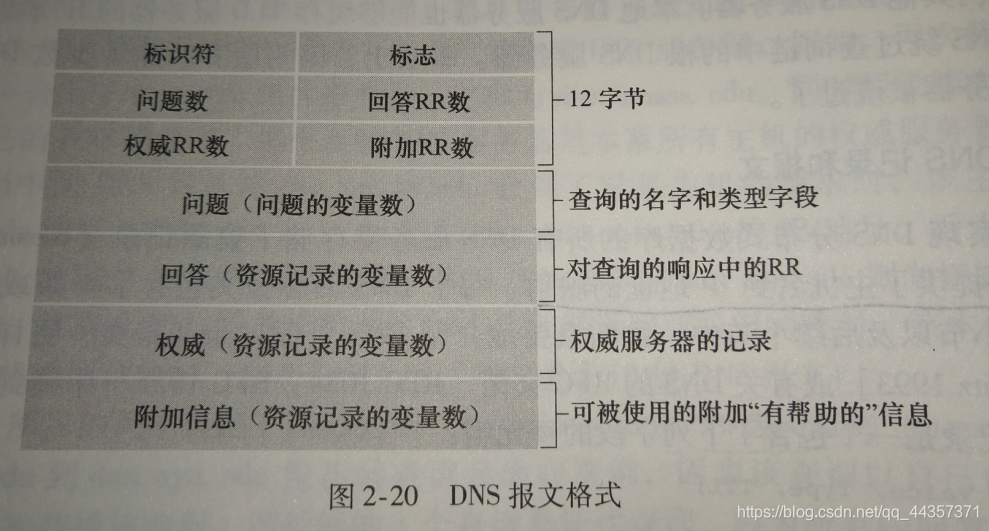

DNS报文格式

五、P2P文件分发

1、分发速度（扩展性）

传统C/S结构：

假设文件包含F个比特，服务器向N个对等方发送文件，服务器上载速度为u_s。则分发时间至少为NF/u_s
d_min表示最小下载速度的对等方的下载速率，即d_min={d1,d2,……,dN}，最小分发时间至少为F/d_min

综上 c/s的最短时间

P2P结构：

服务器至少发送每个比特一次，其他的对等方直接发送，最少F/u
最低下载速度的对等方时间至少为F/d_min
系统总上载能力 u_total = u_s+u1+u2+…+uN，文件总大小NF，最小时间：NF/u_total
综上：
2、BitTorrent
参与一个特定文件分发的所有对等方的集合称为一个洪流，一个洪流的所有对等方彼此下载等长度的块，典型的长度为256kb。当一个对等方首次加入洪流，没有块，随时间流失，它积累更多的块，在它下载块时也上载块。当对等方获得了文件，它可以继续大公无私的上载块，也可以自私离开。同时，任何对等方在任何时候只有块的子集就离开洪流，之后再加入洪流。
每个洪流都有一个追踪器，当一个对等方加入洪流，就会向追踪器注册自己，并周期性通知追踪器仍在该洪流中。
两个问题：1、向邻居请求哪些块？ 2、向哪些向她请求块的邻居发送块？

请求哪些块？最稀缺优先：针对没有的块，在邻居中副本数量最少的块。（目的：均衡每个块在洪流中的数量）
向谁发送块？当前能够以最高速率向她提供数据的邻居，给出优先权。并且它要确定出最高速率的四个邻居，每十秒，重新计算速率，修改四个对等方的集合。每过30秒，要随机选择另一个邻居向他发送块。

六、视频流和内容分发网

1、HTTP流和DASH

HTTP流
视频存储在HTTP服务器中作为一个普通文件，用户看视频就建立TCP连接，服务器以尽快速度发送数据。客户端将字节收集在客户应用缓存中，一旦超过预定的门限就开始播放。流式视频一接收到视频就开始播放，同时缓存后面的帧。
DASH
HTTP流的缺陷：客户带宽大小不一。改进后：经HTTP的动态适应性流（DASH），每个版本有不同的比特率，对应不同的质量水平

2、内容分发网(Content Distribution Network,CDN)

视频数据放哪？

1、建立单一的大规模数据中心
缺点：
- 若客户远离中心，时延
- 流行的视频可能沿着相同路径发送多次
2、CDN
- 两种不同的服务器安置原则：
- ①深入：通过在编辑全球的接入ISP中部署服务器集群来深入到ISP的接入网中。目标是靠近端用户，减少通过链路和路由器数量，减少延迟。
- ②邀请做客：在少量关键位置建造大集群邀请ISP做客，通常放在今特网交换点IXP

（1）CDN操作

当用户主机中的浏览器检索一个特定视频时：

确定此时适合用于该用户的CDN服务器集群
将客户的请求重定向到该集群的某台服务器。

（2）集群选择策略

动态的将客户定向到CDN中某个服务器集群或数据中心的机制

转载请注明来源，欢迎对文章中的引用来源进行考证，欢迎指出任何有错误或不够清晰的表达。可以在下面评论区评论，也可以邮件至 2470290795@qq.com
